单节/多节风电塔筒生产工艺流程、锈蚀原因及维修方法

添加时间：2020-3-18  录入：深圳华道顾问  来源：深圳华道顾问

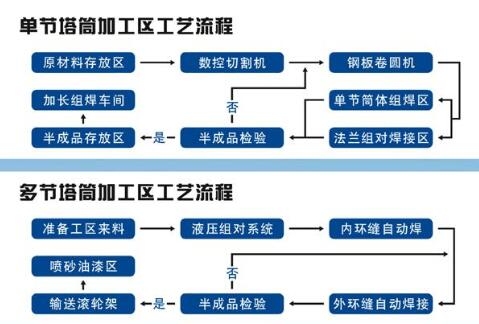

单节/多节风电塔筒生产工艺流程：


风电塔筒锈蚀原因：
1、因涂层使用寿命超限产生的旧涂层粉化、脱落、起泡、松动等造成的；
2、原始施工时表面处理不彻底或没有进行表面处理的情况下进行了油漆施工而造成的涂层脱落、松动、污物潮湿空气浸透至底材所造成的；
3、涂装施工过程中施工时没得到很好的控制使漆膜厚度不均匀出现大面积底漆膜现象没有起到很好的防腐效果所造成的；
4、设计防腐配套系统失败所造成的涂层过早失效；
5、由于自然灾害（特大风沙等）使得涂层损伤；
6、运输、吊装过程中没有得到很好的保护造成涂层损伤

风电塔筒维修方案：
塔筒外表面维修步骤：
1、局部锈蚀部位表面处理，采用喷射的方法完全去除锈蚀部位被氧化的锈蚀层和旧涂层露出金属母材达到S2.5级，被处理部位边缘采用动力砂轮打磨形成有梯度的过渡层以便进行油漆施工后有一个平滑光顺的表面。（喷射的方法较传统的手工打磨相比，它可以完全彻底地去除被氧化甚至产生坑蚀钢板深层的锈蚀和旧涂层并可以形成良好的锚链型的粗糙纹，有利于与底漆形成良好的结合力）
2、喷射处理后应按原始配套方案手刷（滚涂）底漆达到规定的漆膜厚度。（手刷、滚涂可以控制底漆施工时的部位控制，不污染边缘的原始涂层，也可以有效地控制底漆的消耗）
3、中涂漆施工可采用刷涂或喷涂达到原始配套的施工漆膜厚度，采用喷涂需对边缘区域进行保护遮挡，遮挡的形状应为“口”字形，形成有规则的外观效果（中涂漆施工进行边缘保护即可以有效的控制消耗又可以保证外观效果）
4、面漆施工：如果采取局部修补的方案，在中间漆施工达到厚度标准且满足第3点要求后可直接喷涂或刷涂面漆达到原始的设计厚度要求。如果采取全部施工面漆的方案在中间漆施工达到厚度标准后应对整个塔筒外边面进行彻底的清洁。清洁方法采用80-100目的砂布进行被涂表面磨砂，去除旧涂层外表的粉化层、灰垢、污物，存在油垢的部位采用化学清洗的方法去除油污，使得被涂表面彻底清洁后整体进行面漆的喷涂。

【返回 】
